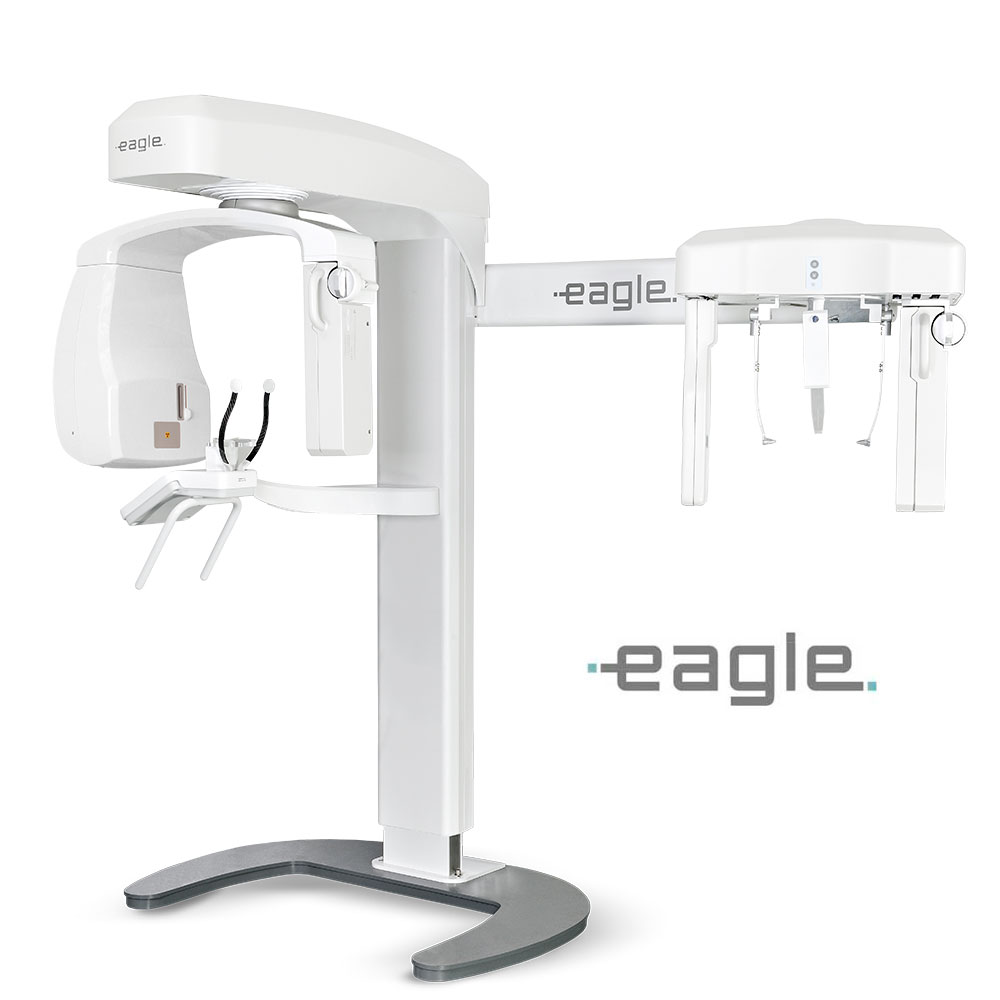

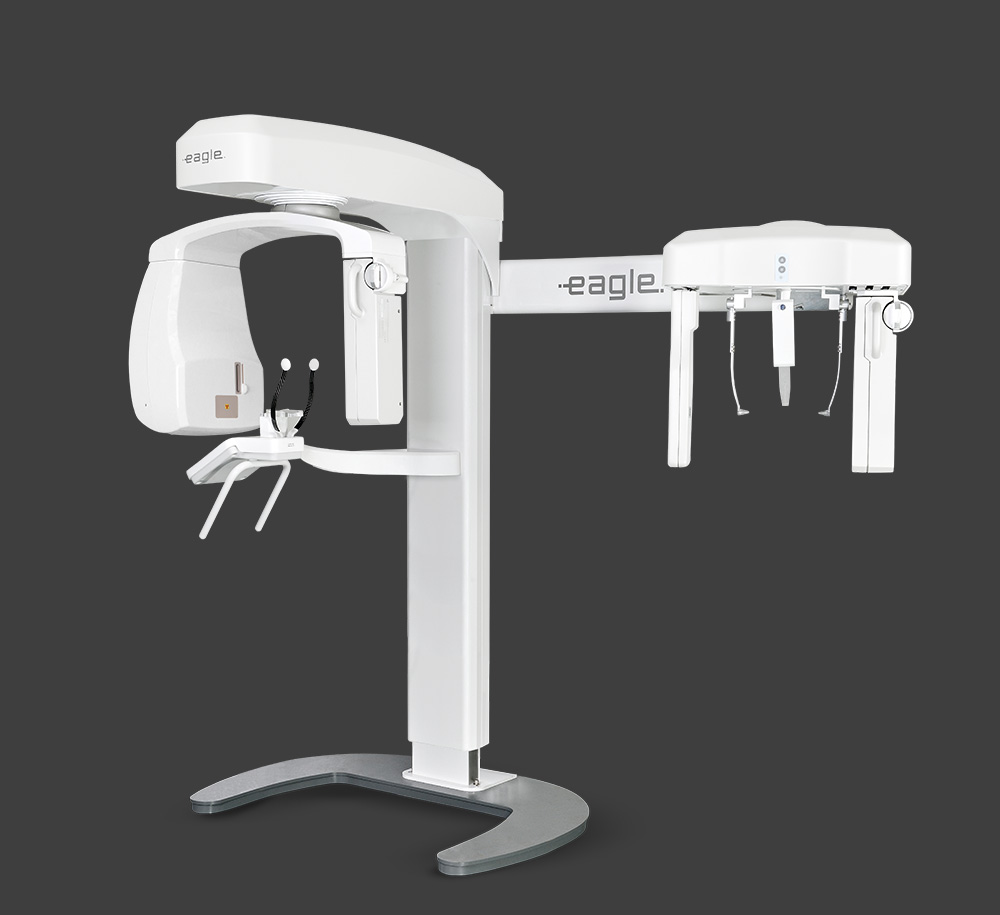

Eagle Configuración Pan/Tele
El Eagle Configuración Pan/Tele ofrece todos los exámenes en el perfil panorámico
(panorámica estándar, senos maxilares, baja dosis, bitewing, ATM, ortogonalidad perfeccionada, panorámica infantil y bitewing ortogonalidad perfeccionada)
y todos los exámenes en el perfil cefalométrico (Posteroanterior, Antero-posterior, 45 Grados, Lateral, Carpal, PA de Walters, Axial Bazal, Hirtz).
Usted puede optar por el Eagle 2D Pan/Tele con un sensor móvil para PAN y TELE o dos sensores siendo uno para PAN y otro para TELE.
El Eagle 2D Pan permite la actualización a la versión Pan/Tele/3D VBeam con FOV de hasta 23x16.
La línea Eagle ofrece alta calidad de imagen, facilidad de operación, fácil posicionamiento del paciente y reúne lo mejor de la tecnología mundial en todas las funciones.
El generador de rayos X de alta frecuencia reduce la exposición innecesaria del paciente. El sistema de microprocesado de alta velocidad y la mecánica precisa permiten la perfecta ejecución
y repetición en imágenes 2D y 3D.
Tecnología Eagle
Upgrade
Eagle está construido sobre una plataforma inteligente, que permite UPGRADE entre sus versiones. Puede adquirir un pan y futuramente realizar un upgrade para oan, tele y 3D.
Posición precisa del paciente
El ajuste de altura de 1,20m a 2m, la posición frontal del paciente - operador, el mordedor con giro bloqueado, el apoyo del mentón, los apoyos de témpora y los tres rayos láser (planos Frankfurt, Sagital Mediano Y Canino) garantizan la posición precisa del paciente, incluso de minusválidos.
Procesamento Automactico de Imagen
A parte del perfil selecioado las imagenes son automacticamente procesadas y exhibidas dentro de los parametros del sharpen, brilho y contraste previamente determinado dando agilidad al flujo de trabajo.
Servidor DICOM
La herramiente DICOM Send del software Eagle permite el envio instantáneo de las imágenes generadas por Eagle a sistemas de almacenamiento de imágenes en locales físicamente distintos. Recurso extremamente útil para redes de clínicas que pueden descentraliuzar la adquisición de imágenes y centralizar informes.
Ampliación vertical constante
Sistema robotico de movimientos suaves y sin vibraccones, especialmente desarrollado para las imagenes de ultradefinición en endodontia. El sistema de movimientación de ultima generación Eagle presenta tres ejes, siendo dos direcciones ortogonales y una rotación permitiendo más flexibilidad en la elaboración de los perfiles radiograficos optimización de espesor de plan de corte. Ampliación vertical cnstante y como consecuencia mejores imagenes.
Eagle Smart Contrast®
El algoritmo Eagle Smart Contrast® es una herramienta innovadora que actúa en todas las regiones de la imagen, tratando y perfeccionando el contraste de cada área individualmente. El resultado es uns imagen homopgénea y sin ruido, permitiendo la visualización de detalles y consecuentemente un mejor diagnóstico.
Imágenes instantáneas en el iPad
El software Eagle permite que las tomas radiográficas sean enviadas de forma instantánea por wirelles a toda la clínica y se puede acceder a ellas con total seguridad por cualquier iPad, tablet o notebook. Gana tiempo, comparte imágenes por la rede y tamién impresiona a sus clientes con la tecnología de su clínica.
| Alimentación eléctrica | 110/127/220 o 240V |
|---|---|
| Consumo de potencia | 1,25 KVA |
| Frecuencia de operación | 50 ou 60 kHz |
| Tipo de generador | Alta Frecuencia |
| Punto focal | 0,5mm |
| Tensión del tubo | 60-85kV |
| Corriente del tubo | 6,3-8mA |
| Detector de imagen | CCD |
| Tamanõ del pixel | 108 µm (Pan e Tele) |
| Pantalla | LCD |
| Perfil panorámico | Si |
| Perfil cefalométrico | Si |
| Perfil tomografico (3D) | Upgrade |
| Cantidad de sensores | 1 sensor ou 2 sensores |
| Base | Opcional |
| Accesible para minusválido | Sim |
| INFORMACIONES RADIOLÓGICAS - Panorámica | |
| Exposición (tiempo/corriente): | |
| Panorámica standar | 14s - 8mA |
| Ortogonalidade Aprimorada | 14s - 8mA |
| Panorámica baja dosis | 13s - 6,3mA |
| Panorámica niño | 11,5s - 6,3 mA |
| Bitewing | 7,6s - 8mA |
| Bitewing Ortogonalidade Aprimorada | 7,6s - 8mA |
| Senos maxilares | 8s - 8mA |
| ATM | 10s - 8mA |
| Ampliación media | 1:1,22 |
| INFORMACIONES RADIOLÓGICAS - CEFALOMÉTRICA | |
| Exposición (tiempo/corriente): | |
| Cefalométrica analógica | 0,1 a 3s - 8mA |
| Cefalométrica digital completa | 10 ou 16s - 8mA |
| Cefalométrica digital baja dosis | 6,6 ou 11s - 8mA |
| Ampliación media | 1:1,11 |
| ESPECIFICACIONES DEL EQUIPO | |
| Operating System | Windows 7 Professional - 64Bits Windows 8 Professional - 64Bits Windows 8.1 Professional - 64Bits Windows 10 Professional - 64Bits |
| CPU | Intel Core i5 3.6 GHz or higher |
| RAM | 8GB DDR2 SDRAM |
| HDD | 1TB or higher |
| PCI | 2x PCI Express (PCIe) slot |
| NIC | Gigabit Ethernet dedicated |
| Video | - |
| USB Connector | 2x USB 2.0 |
| Monitor | 1920 x 1080 - Full HD |
| Power Suply | 400W RMS with supplementary power connectors PCI Express compatible with video board |
Perfiles panorámicos

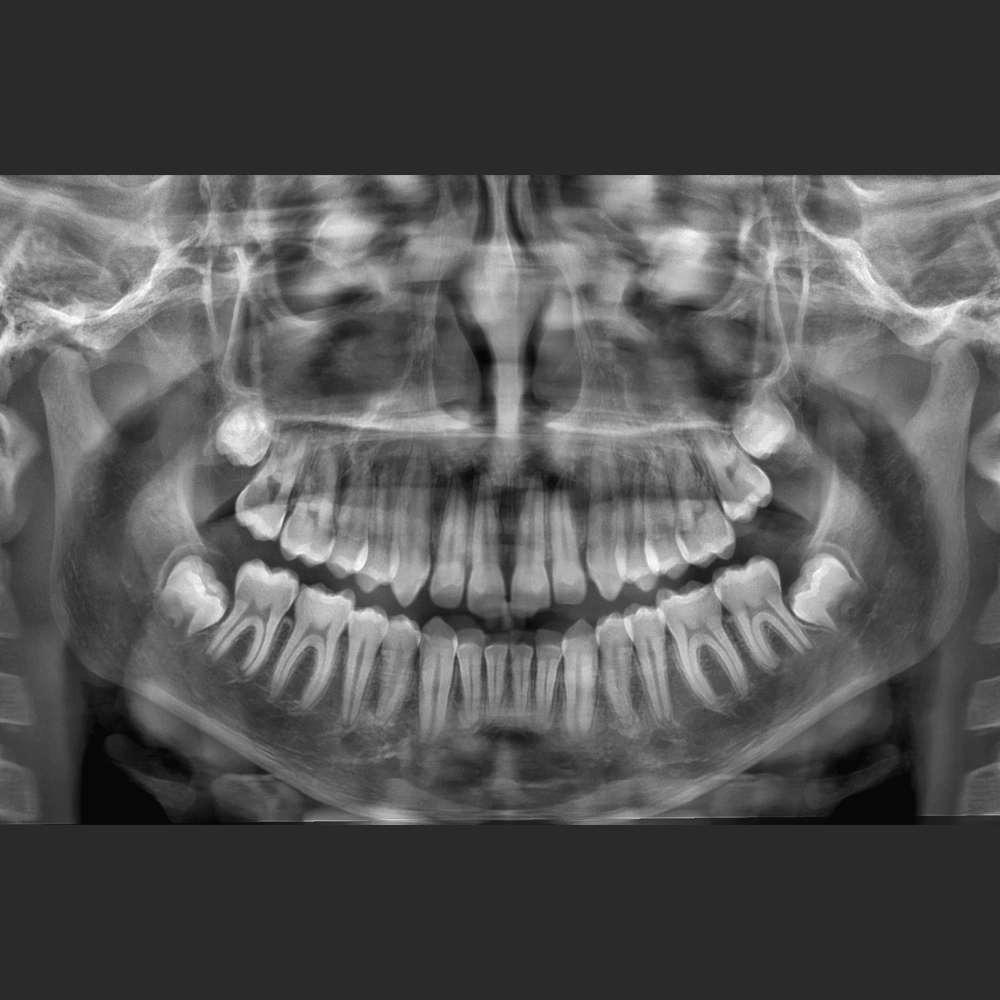

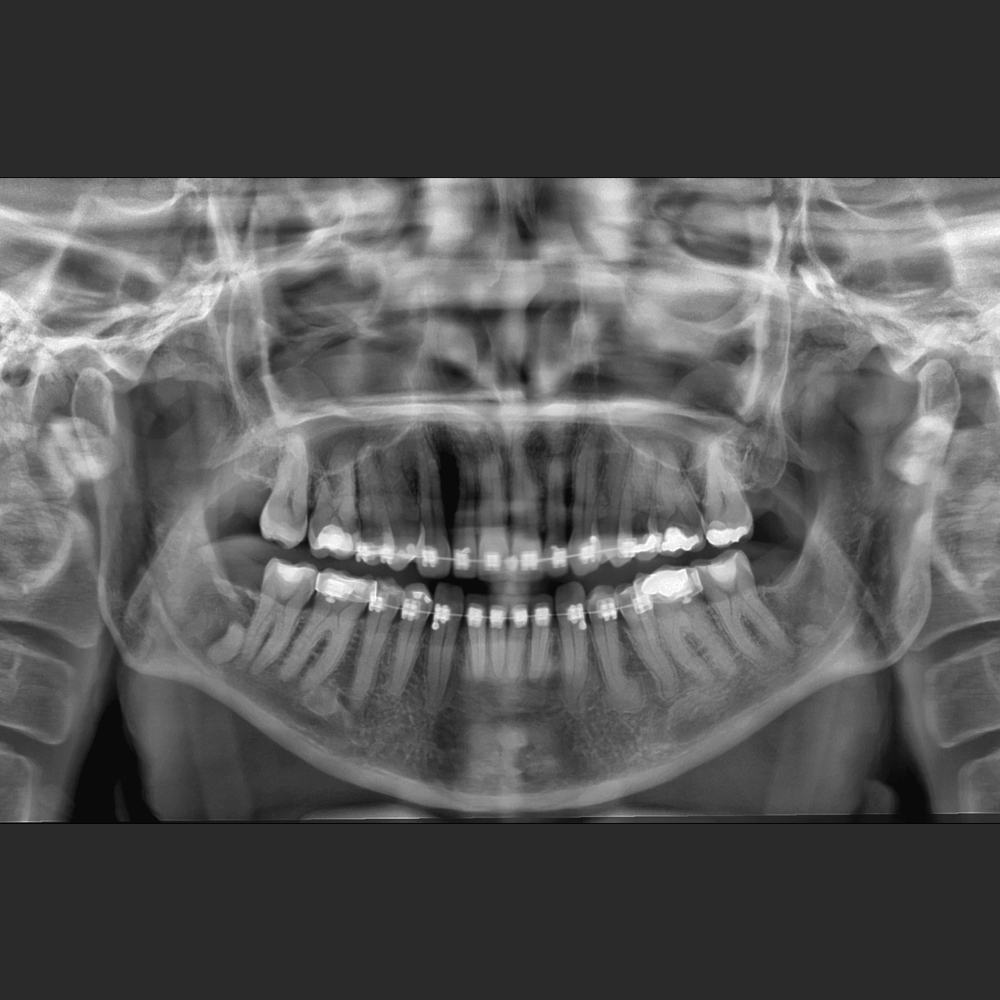

Perfil pan
Esta exposición tieno magnificación vertical constante en la región de la arcada dentaria, óptimo ancho de plano de corte y prioriza homogeneidad de exposición durante toda la imagen.

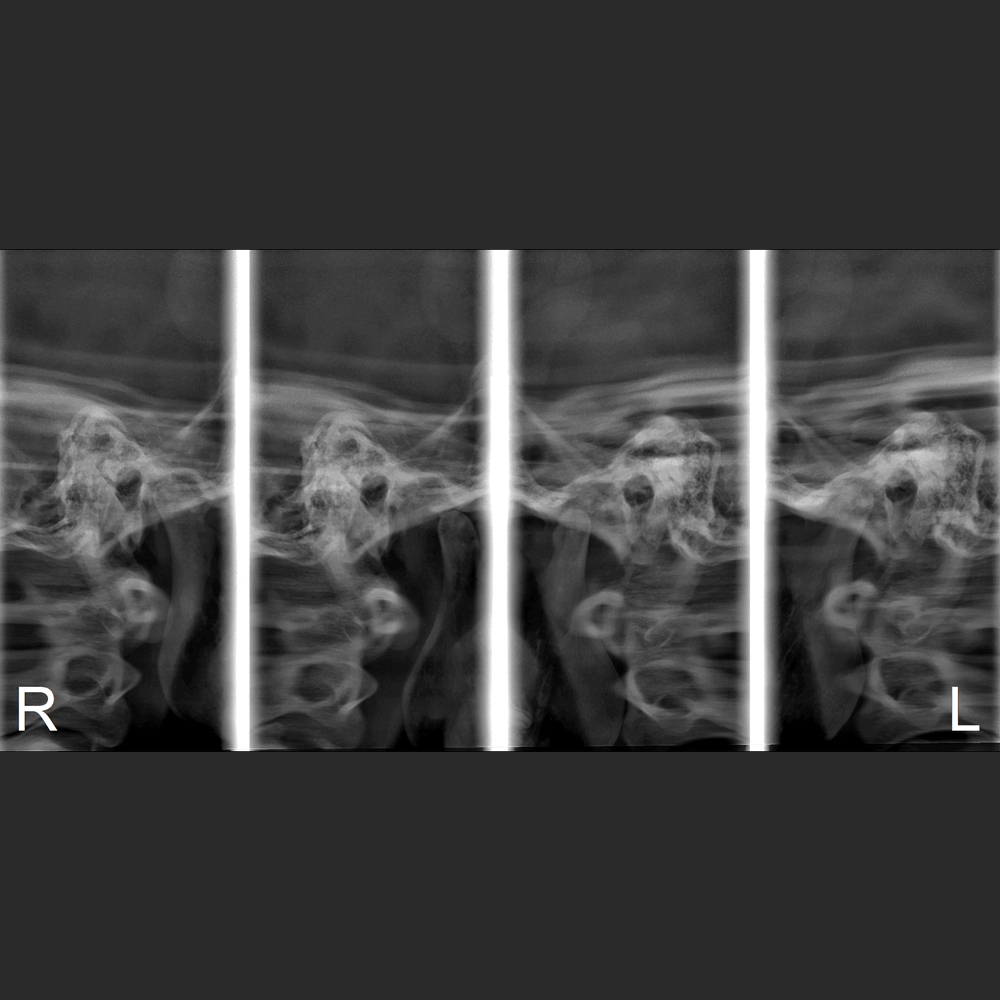

ATM
Esta exposición doble muestra la región de los cóndilos con la boca abierta y cerrada en la misma imagen.

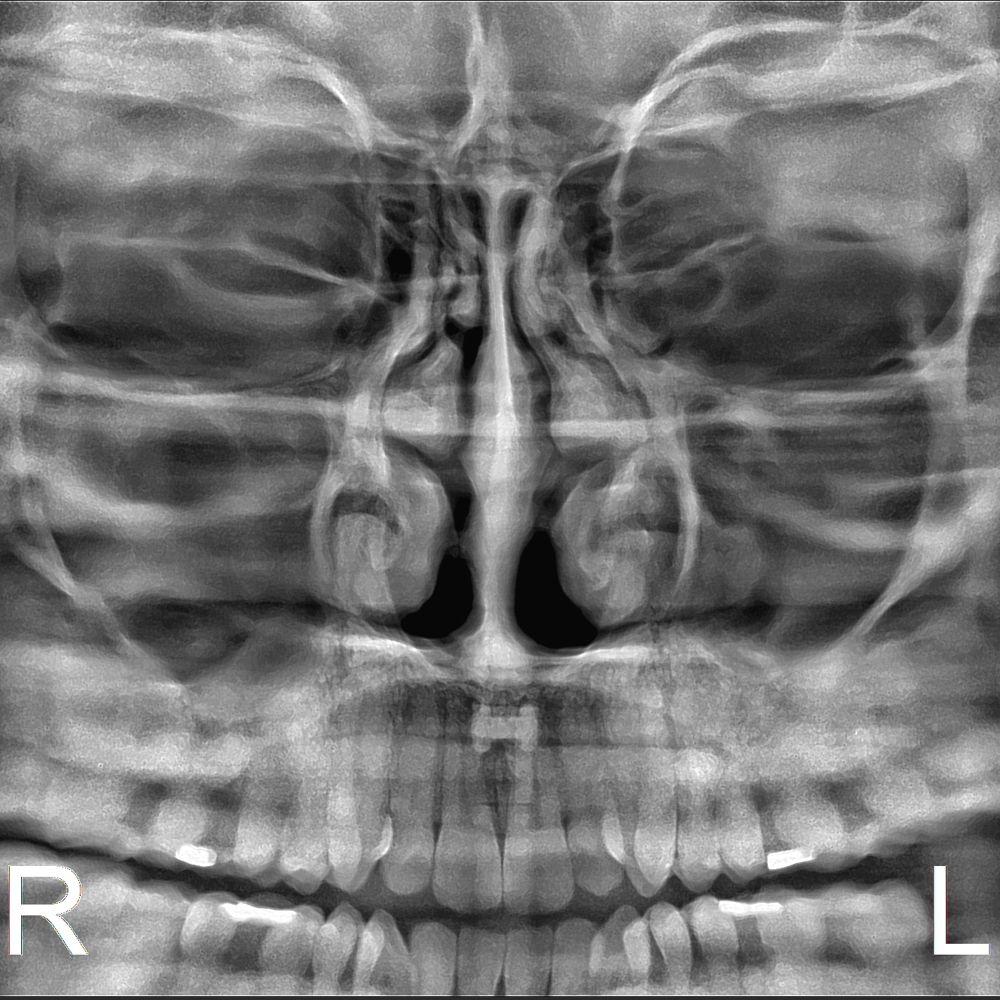

Senos maxilares
Esta exposición se centra en la región de los senos maxilares.
Ortogonalidade mejorada*
Esta exposición contiene el perfil panorámico estándar con ortogonalidad mejorada de los rayos con relación a los ángulos, propiciando menos reconstrucción de los dientes en la exposición..

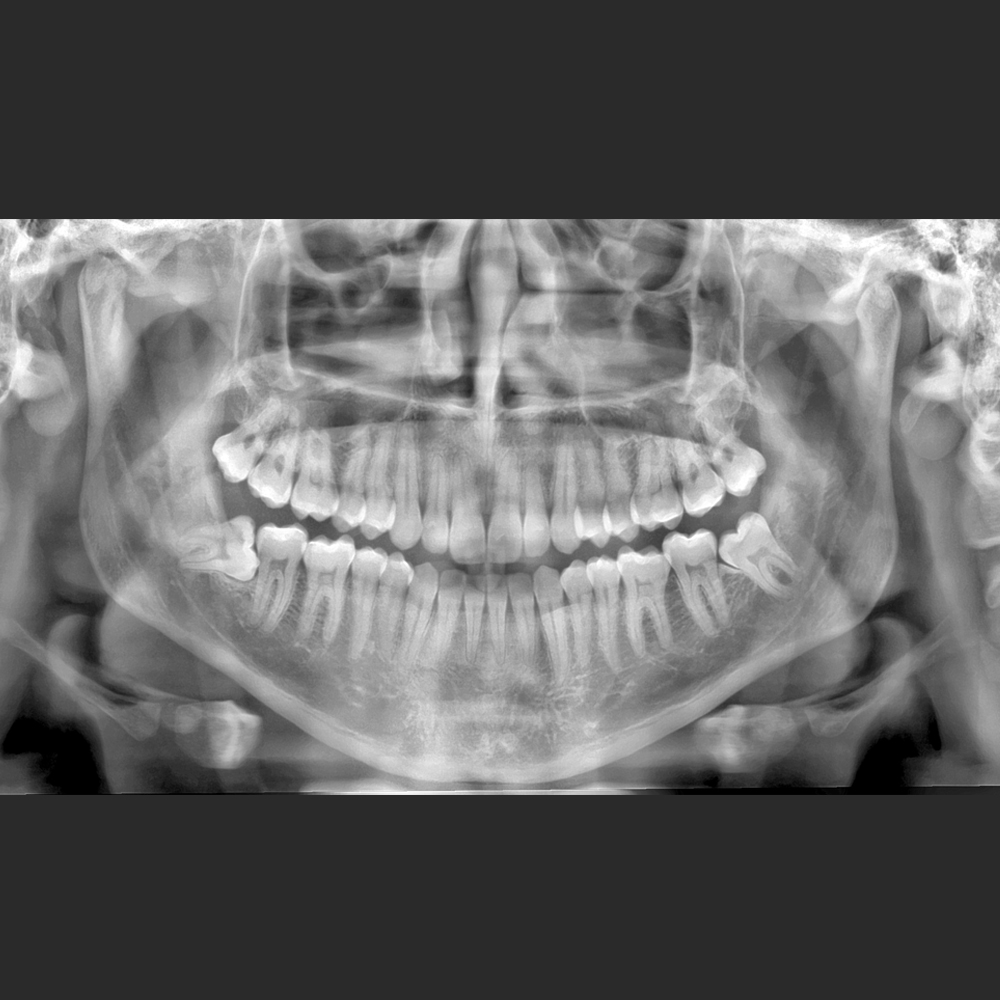

Baja dosis
Esta exposición corresponde al perfil panorámico estándar ejecutado de forma más rápida y con menor corriente anódica (mA). La calidad de la imagen para diagnóstico es adecuada aunque la dosis sea menor que la panorámica estándar, con óptima calidad para el diagnóstico..

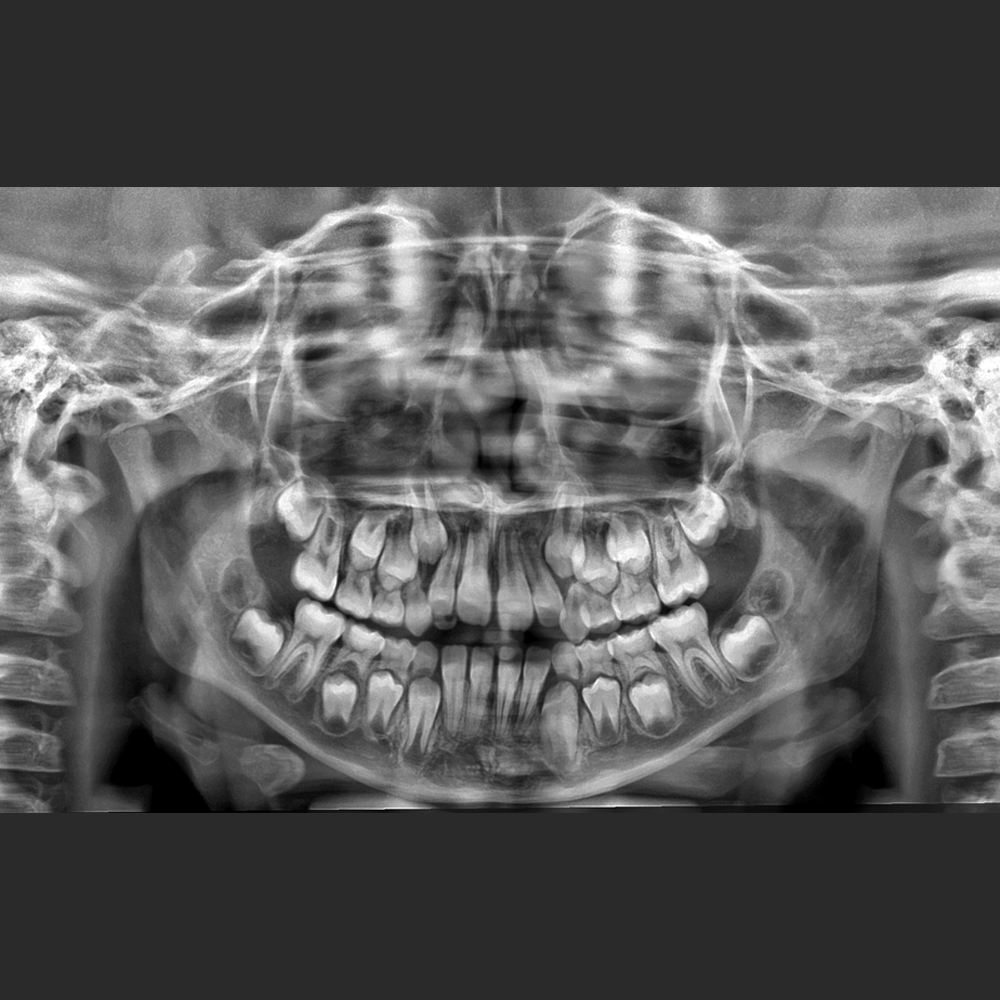

Panorámica niño
Esta exposición cuenta con un perfil 15% menor que el perfil panorámico estándar.

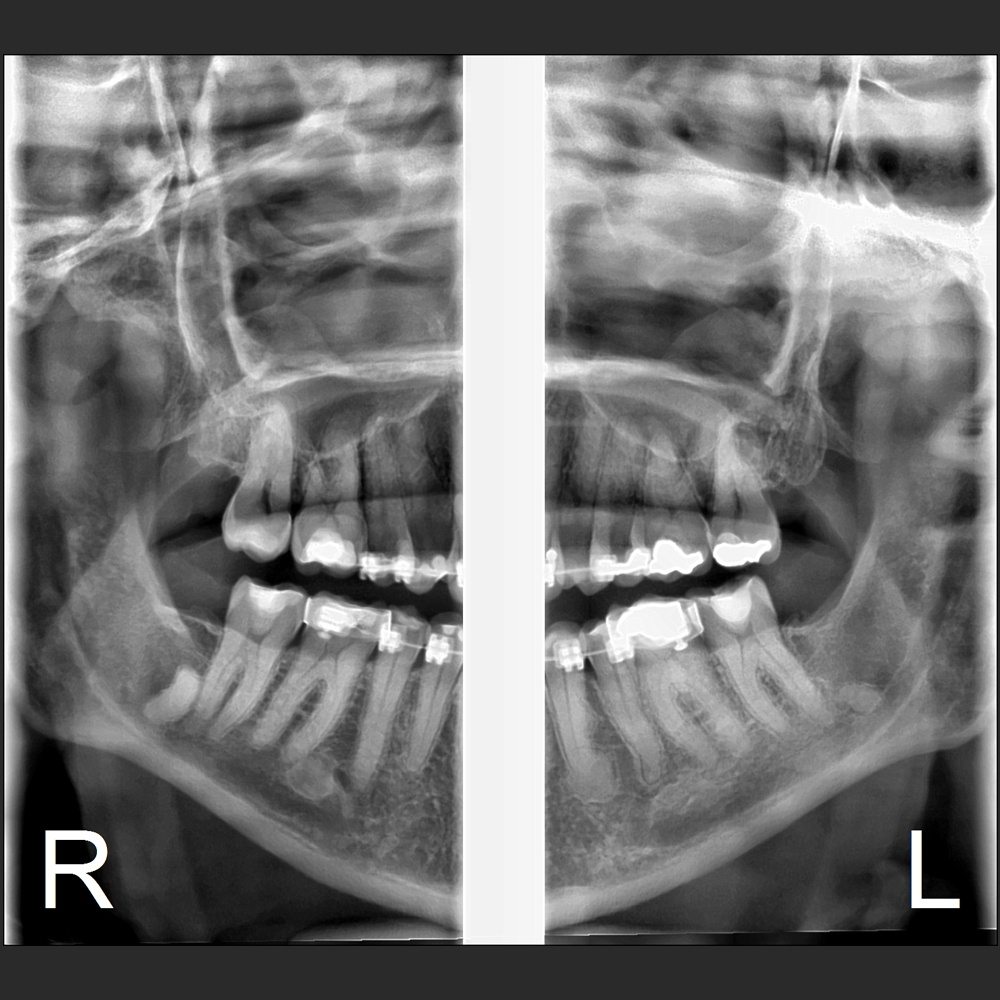

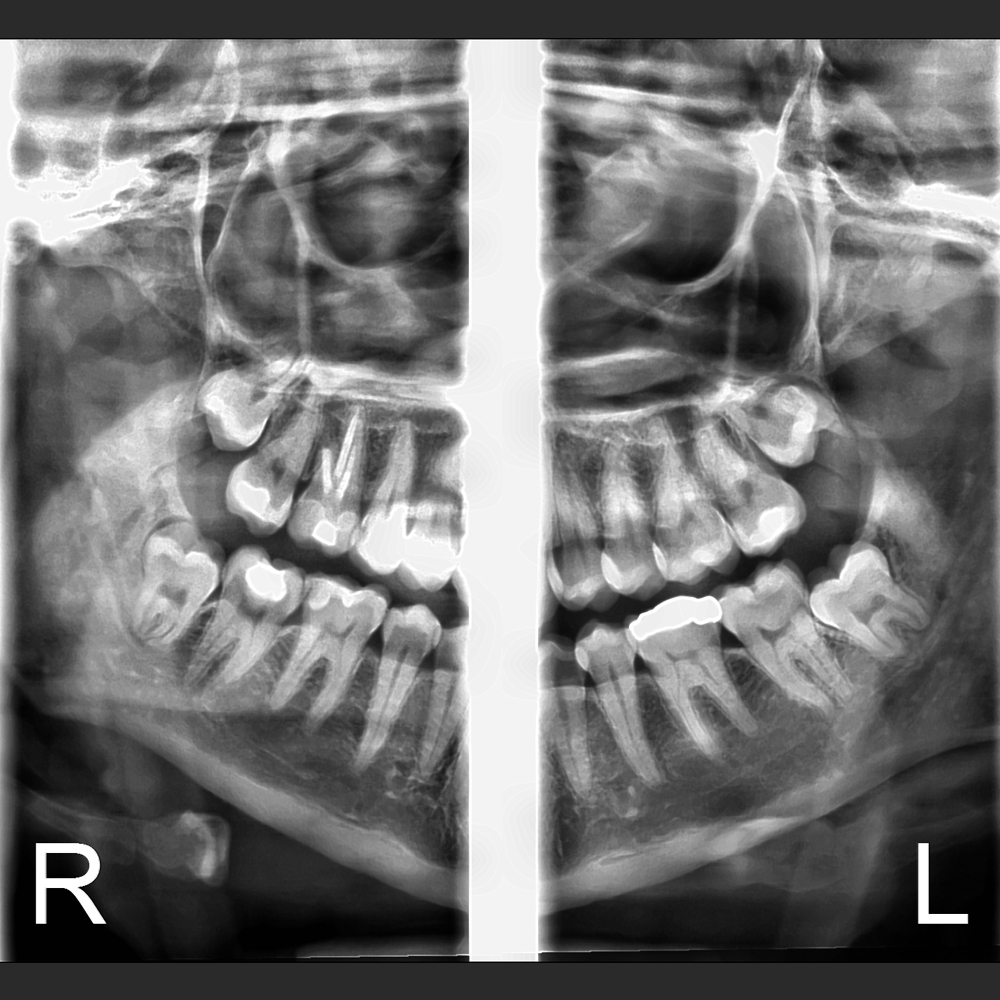

Bitewing
Esta exposición tiene un perfil de imagen tipo bitewing del área de premolares y molares, incluyendo las partes de maxilar, mandíbula y ramos.
Ortogonalidade mejorada
Esta exposición contiene el perfil panorámico estándar con ortogonalidad mejorada de los rayos con relación a los ángulos, propiciando menos reconstrucción de los dientes en la exposición.Perfiles cefalométricos

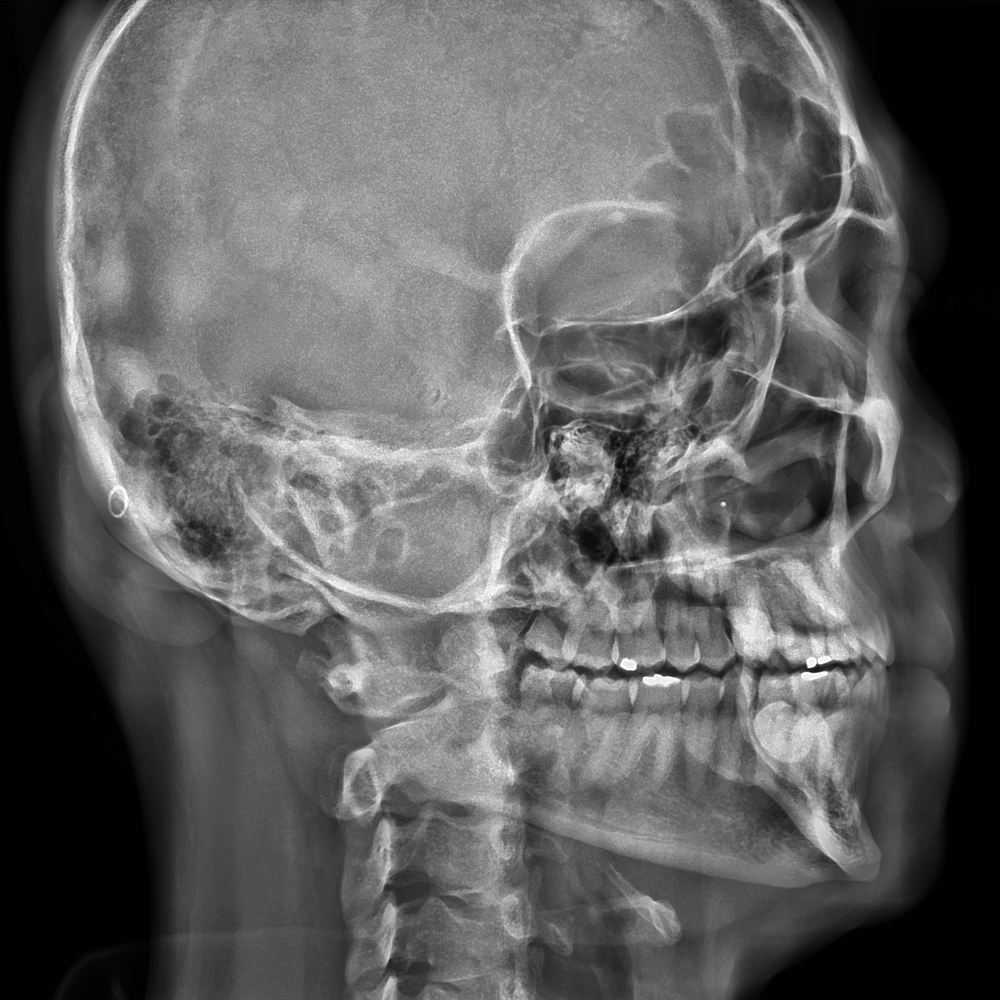

Digital Ceph Profile

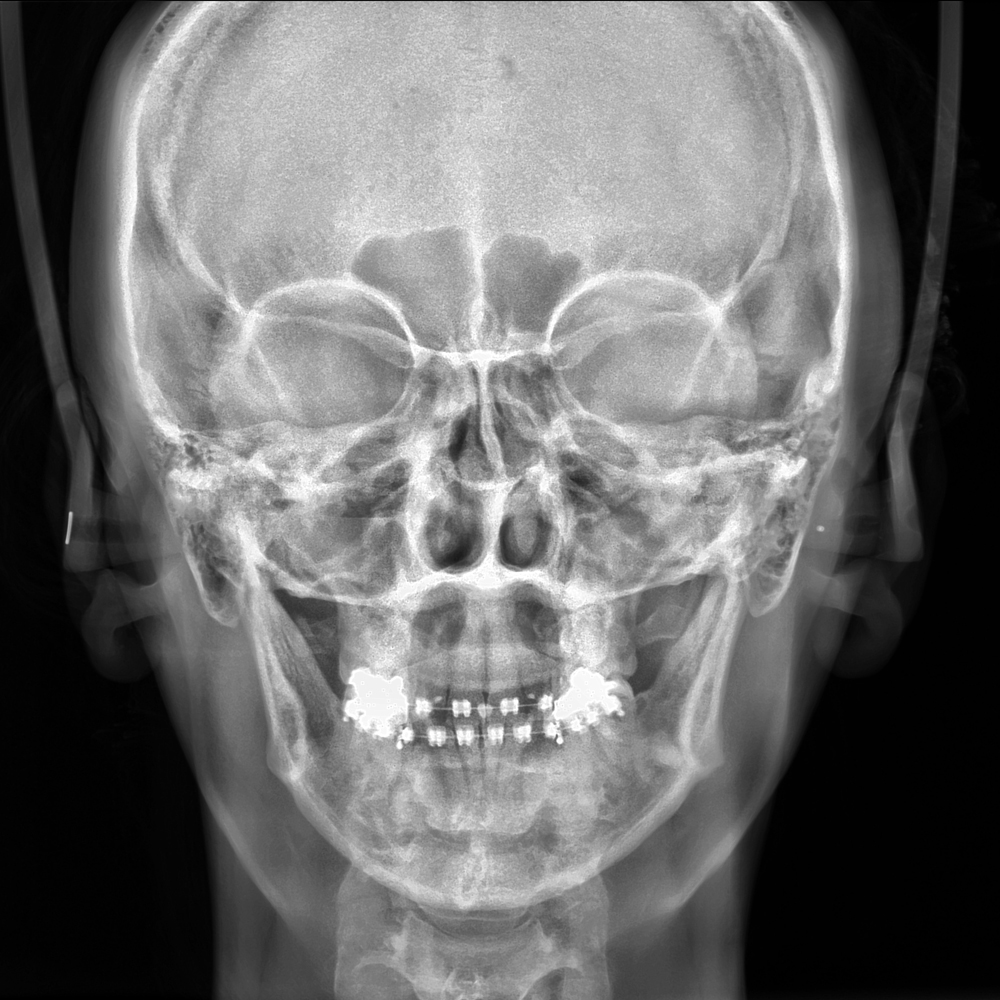

Con este perfil es posible obtener las siguientes imágenes digitales:PA; Posterior-Anterior
AP; Anterior-Posterior
45 Grados
Lateral
Carpal
PA de Waters
Axial Basal - Hirtz.
Perfil Cefalométrico Digital Baja Dosis
Con este perfil es posible realizar una tele lateral con un área de exposición menor y con ello una dosis menor para el paciente.Manuales
GUÍA PARA LA PREINSTALACIÓN:
Hemos preparado este manual para que nuestros clientes puedan adecuar el ambiente donde se instalará el equipo de Eagle. Las preguntas adicionales puedes ser aclaradas por nuestro equipo técnico.Dudas adicionales se pueden aclarar con nuestro equipo técnico.
