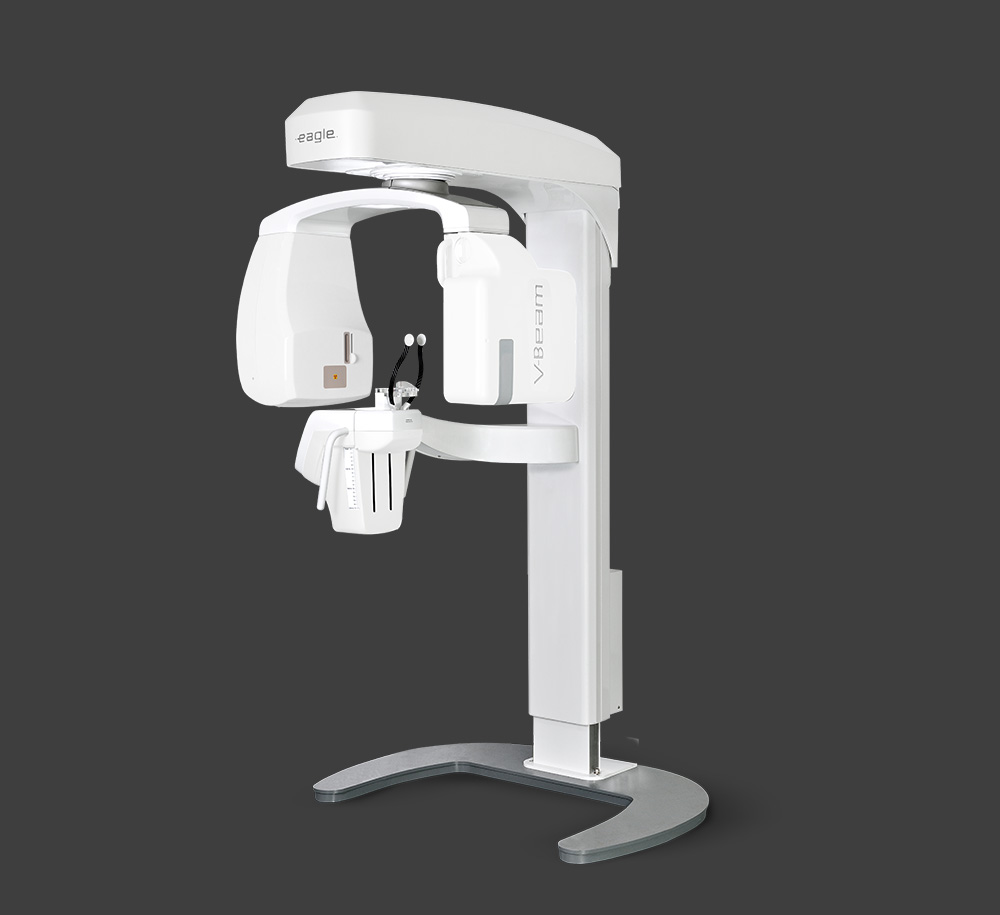

Eagle 3D Configuración Pan
El Eagle 3D Configuración Pan es un equipo que reúne todas las funciones del perfil panorámico y del tomógrafo odontológico. El Módulo 3D entrega la exclusiva tecnología VBeam con hasta 8 volúmenes de campo de visión (FOV) desde 5x5 hasta 23x16.
La exclusiva tecnología VBeam - Variable Cone Beam - desarrollada por Dabi Atlante, garantiza alta definición en imágenes con FOV de 5x5, 6x8 y 8x8, como también permite la captura de imágenes de mayores dimensiones (hasta 23x16).
El Eagle 3D permite la actualización a la versión más completa Pan/Tele/3D con FOV de hasta 23x16, transformándolo en un equipo 3 en 1.
Son comercializadas 3 versiones del Eagle 3D PAN: con 3 tamaños de FOV (5x5-6x8-8x8), 4 tamaños (5x5-6x8-8x8-8x12) u 8 tamaños (5x5-6x8-8x8-8x12-8x16-13x16-18x16-23x16). Es posible también actualizar entre las versiones.
La línea Eagle ofrece alta calidad de imagen, facilidad de operación, fácil posicionamiento del paciente y reúne lo mejor de la tecnología mundial en todas las funciones. El generador de rayos X de alta frecuencia reduce la exposición innecesaria del paciente. El sistema de microprocesado de alta velocidad y la mecánica precisa permiten la perfecta ejecución y repetición en imágenes 2D y 3D.
Tecnología Eagle
Eagle V-Beam
Variable Cone Beam, tecnología única desarrollada por Dabi Atlante, garantiza imágenes de alta definición con FOV 5x5, 6x8 y 8x8, y le permite capturar imágenes de mayor ventana (hasta 23x16).
8 Volumes tomográficos
5x5 - 6x8 –8x8 - 8x12 - 8x16 – 13x16 - 18x16 - 23x16.
80µm resolução
O Eagle 3D possui diferentes resoluções com voxel Isotrópico entre 80 e 500µm.
Upgrade
Eagle está construido sobre una plataforma inteligente, que permite UPGRADE entre sus versiones. Puede adquirir un pan y futuramente realizar un upgrade para oan, tele y 3D.

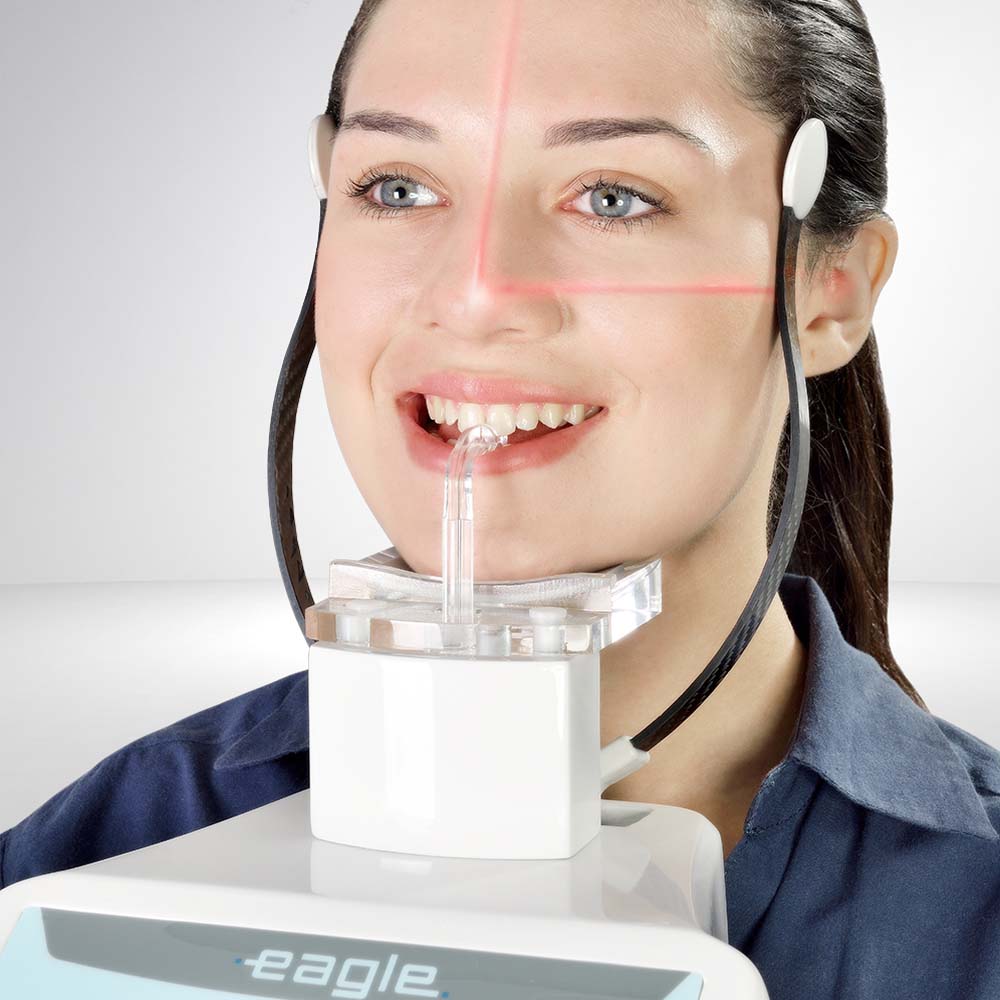

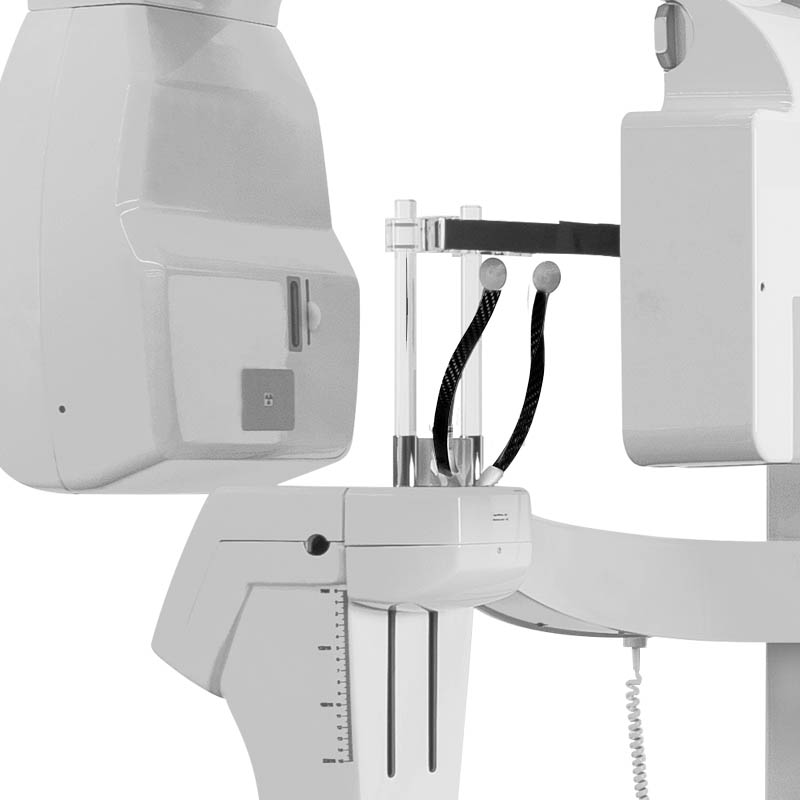

Posición precisa del paciente

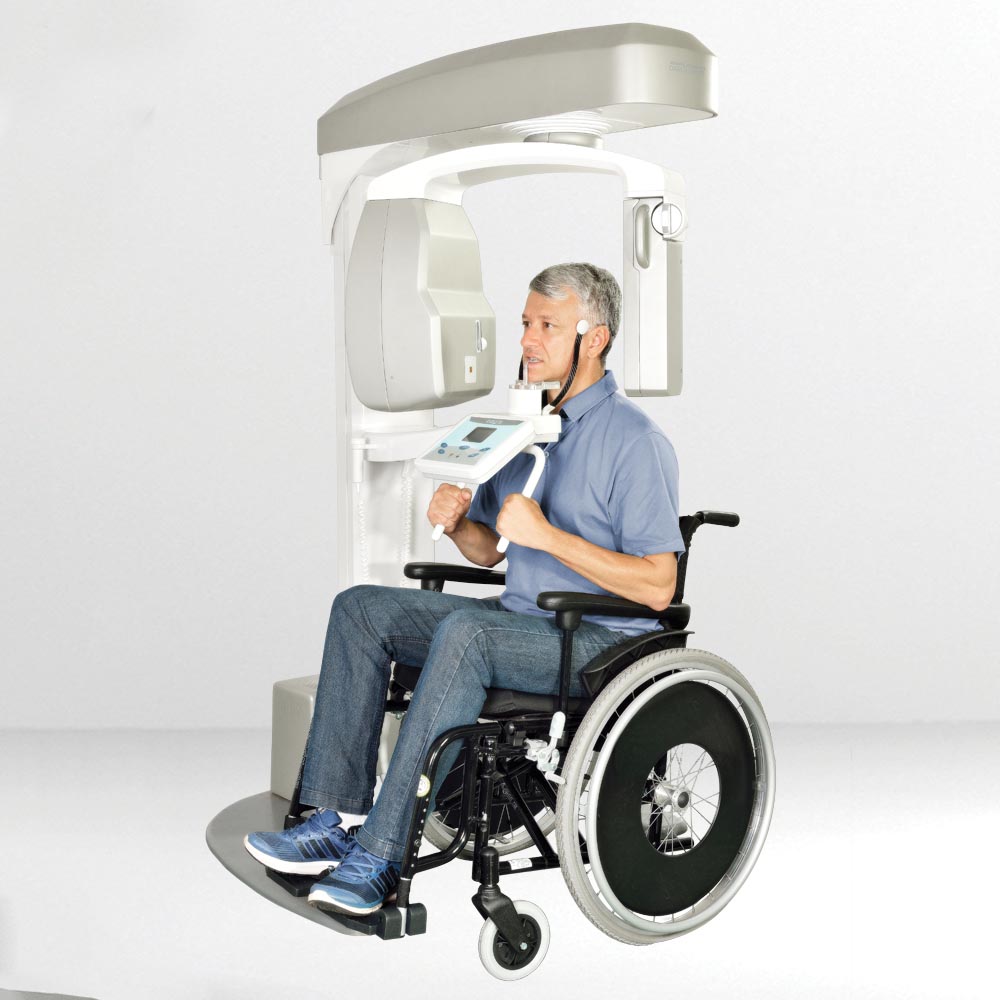

El ajuste de altura de 1,20m a 2m, la posición frontal del paciente - operador, el mordedor con giro bloqueado, el apoyo del mentón, los apoyos de témpora y los tres rayos láser (planos Frankfurt, Sagital Mediano Y Canino) garantizan la posición precisa del paciente, incluso de minusválidos.
Ondemand3D dental
El software ofrece uns interfaz amigable, disponibilidad de recursos/funciones, velocidad de procesamiento, seguridad y una gestión/visulización total de las imágenes generadas.
Procesamento Automactico de Imagen
A parte del perfil selecioado las imagenes son automacticamente procesadas y exhibidas dentro de los parametros del sharpen, brilho y contraste previamente determinado dando agilidad al flujo de trabajo.
Servidor DICOM
La herramiente DICOM Send del software Eagle permite el envio instantáneo de las imágenes generadas por Eagle a sistemas de almacenamiento de imágenes en locales físicamente distintos. Recurso extremamente útil para redes de clínicas que pueden descentraliuzar la adquisición de imágenes y centralizar informes.
| Alimentación eléctrica | 110/127/220 o 240V |
|---|---|
| Consumo de potencia | 1,25 KVA |
| Frecuencia de operación | 50 ó 60 kHz |
| Tipo de generador | Alta Frecuencia |
| Punto focal | 0,5mm |
| Tensión del tubo | 60-85kV |
| Corriente del tubo | 6,3-8mA |
| Detector de imagen | CCD |
| Tamanõ del pixel | 108 µm (Pan y Tele) |

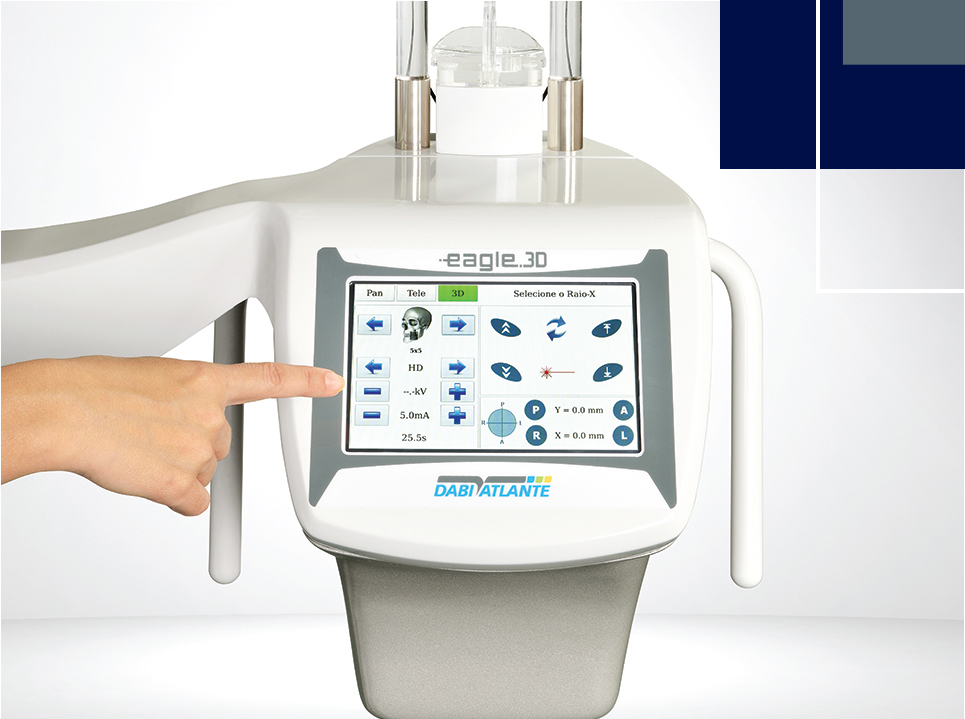

| Pantalla | LCD |
| Perfil panorámico | Si |
| Perfil cefalométrico | Si |
| Perfil tomografico (3D) | Upgrade |
| Cantidad de sensores | 1 ó 2 sensores |
| Base | Opcional |
| Accesible para minusválido | Si |
| INFORMACIONES RADIOLÓGICAS - PANORÁMICA | |
| Exposición (tiempo/corriente): | |
| Panorámica standar | 14s - 8mA |
| Ortogonalidade Aprimorada | 14s - 8mA |
| Panorámica baja dosis | 13s - 6,3mA |
| Panorámica niño | 11,5s - 6,3 mA |
| Bitewing | 7,6s - 8mA |
| Bitewing Ortogenalidad Aprimorada | 7,6s - 8mA |
| Senos maxilares | 8s - 8mA |
| ATM | 10s - 8mA |
| Ampliación media | 1:1,22 |
| INFORMACIONES RADIOLOGICAS - CEFALOMETRICA | |
| Exposición (tiempo/corriente): | |
| Cefalométrica analógica | 0,1 a 3s - 8mA |
| Cefalométrica digital completa | 10 ou 16s - 8mA |
| Cefalométrica digital baja dosis | 6,6 ou 11s - 8mA |
| Amplición média | 1:1,11 |
| ESPECIFICACIONES DEL EQUIPO | |
| Operating System | Windows 7 Professional - 64Bits Windows 8 Professional - 64Bits Windows 8.1 Professional - 64Bits Windows 10 Professional - 64Bits |
| CPU | Intel Core i7 4.0 GHz or higher |
| RAM | 16GB DDR2 SDRAM |
| HDD | 1TB or higher |
| PCI | PCI Express (PCIe) slot |
| NIC | Gigabit Ethernet dedicated |
| Video | NVIDIA GEFORCE GTX 1060 6GB or higher |
| USB Connector | 3x USB 2.0 |
| Monitor | 1920 x 1080 - Full HD |
| Power Suply | 400W RMS with supplementary power connectors PCI Express compatible with video board |
| INFORMACIONES RADIOLOGICAS - TOMOGRAFIA | |
| FOV | 5x5|6x8|8x8|8x12|8x16|13x16|18x16|23x16 |
| Voxel | 80 – 500 µm |
8 volúmenes para adquisicón tomográfica

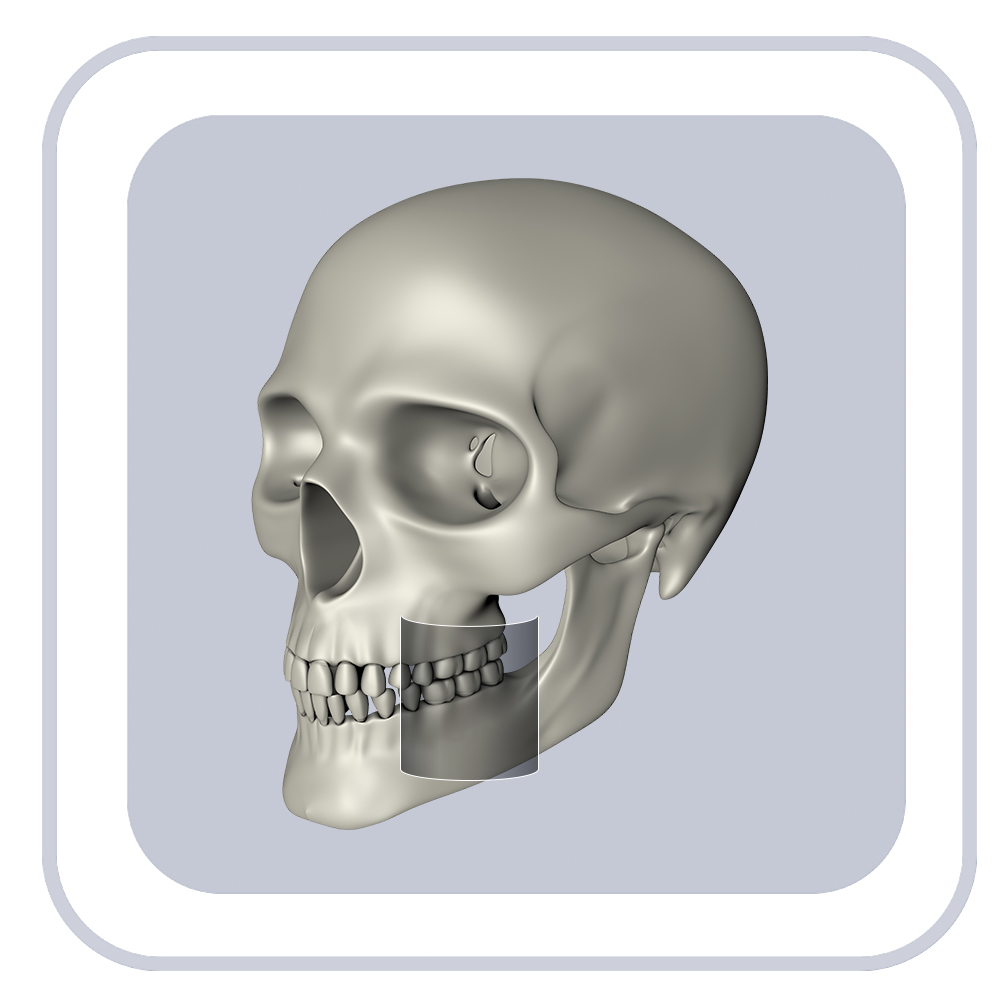

5x5 ENDO
FOV pequeño mejorado para el diagnóstico local como planificación de implante único, extracción del 3er molar y procedimientos endodónticos. Mantiene la dosis de exposición del paciente en un nivel sensiblemente reducido.

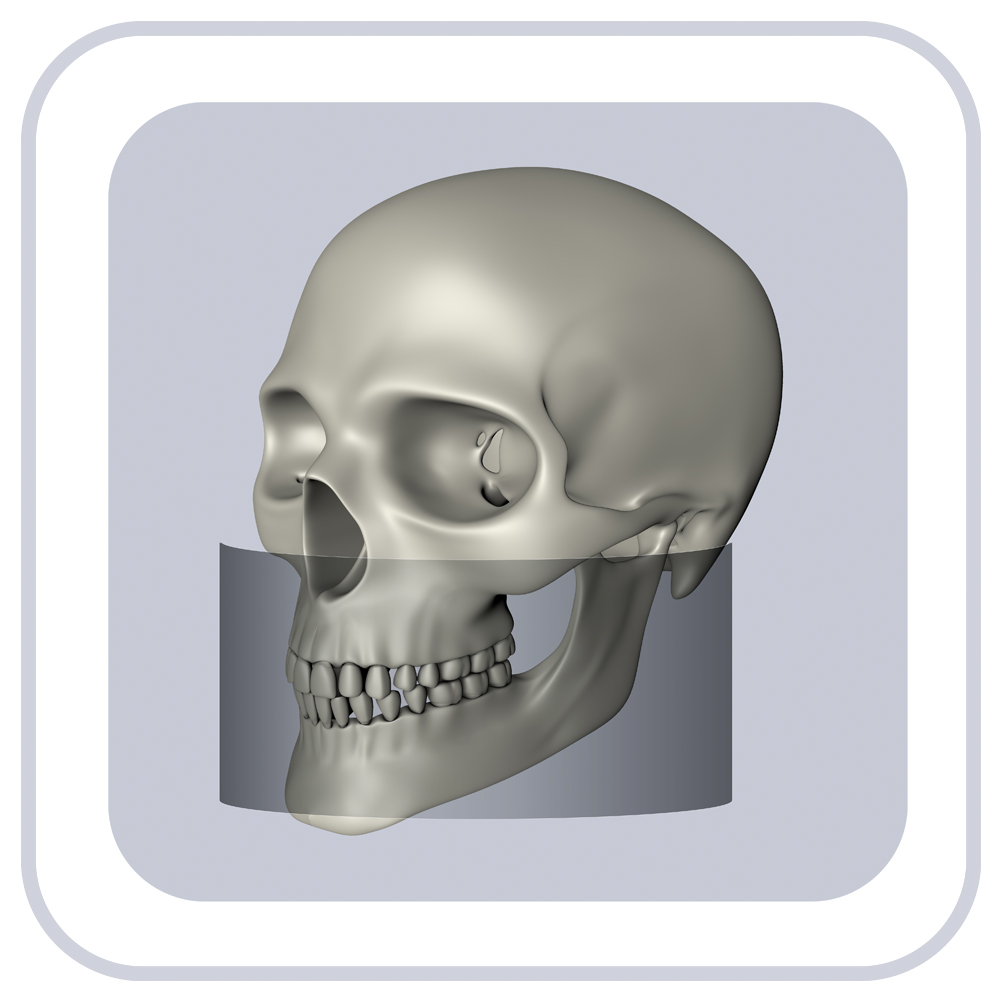

8x16 - EXTENDED JAW
Permite la visualización de la mandíbula, del maxilar, de las vías aéreas, de los senos de la cara y ambas ATM en la misma imagen.

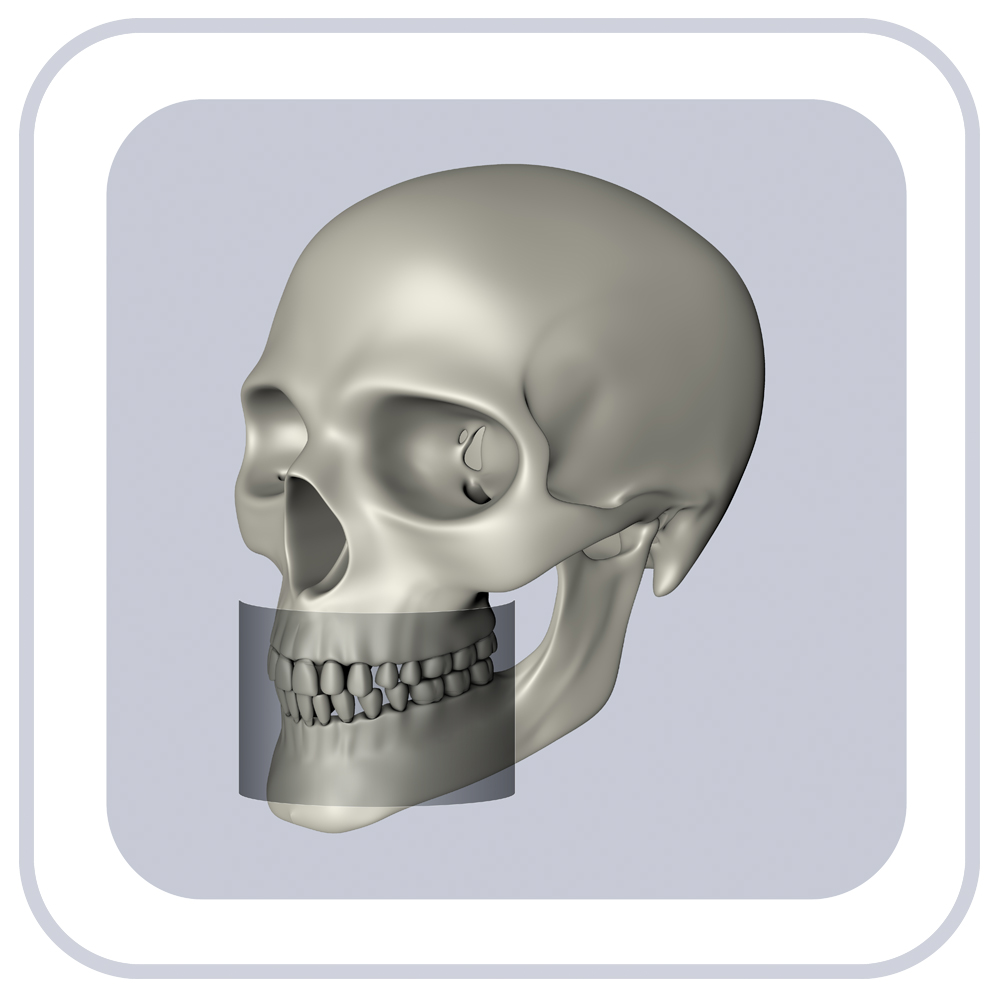

6x8 UPPER/LOWER JAW
Permite la visualización del maxilar o de la mandíbula.

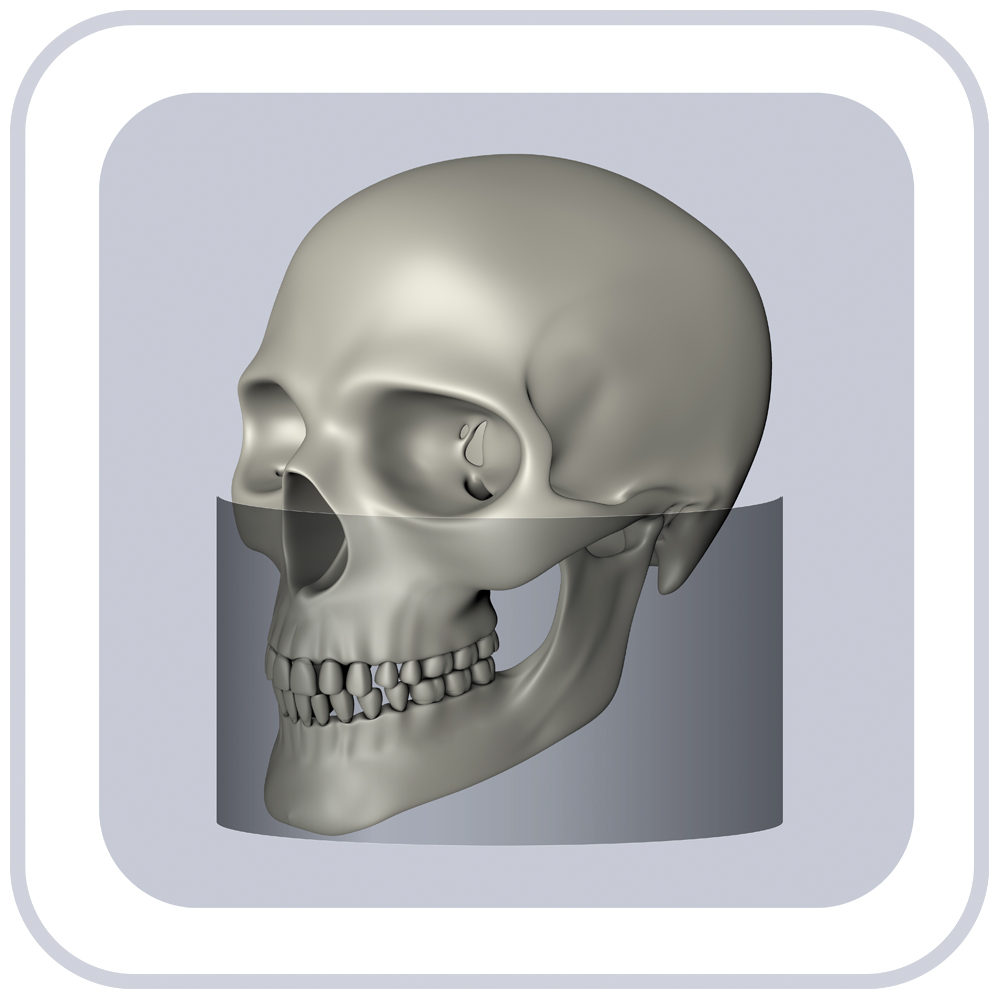

13x16* - SKULL
ideal para ortdoncia, permite el diagnóstico de toda la región maxilofacial.

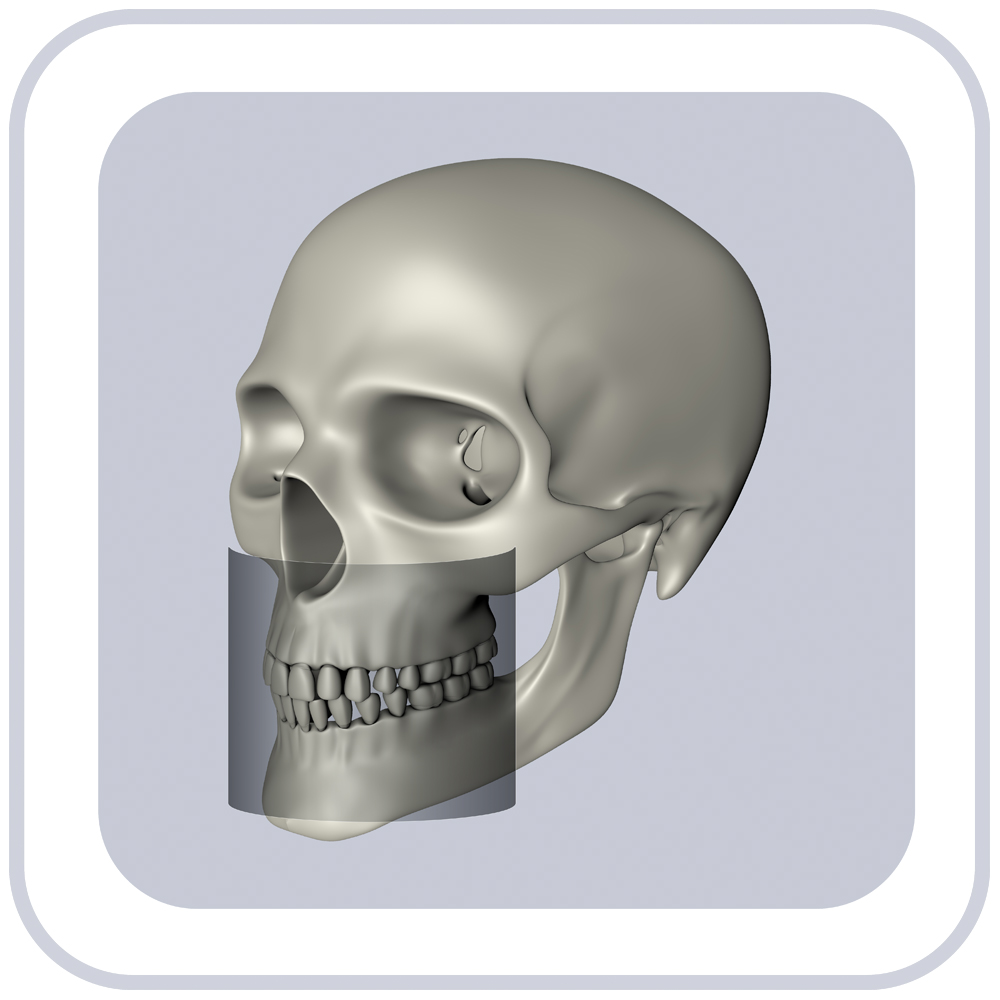

8x8 - FULL JAW
Abarca toda la arcada, incluyendo la mandíbula, el maxilar y la parte del seno maxilar.
18x16* - SKULL
Ideal para ortodontia, permite o diagnóstico de toda la región maxilofacial.
8x12 - FULL JAW
Abarca toda la arcada, incluyendo la mandíbula, el maxilar y la parte del seno maxilar.

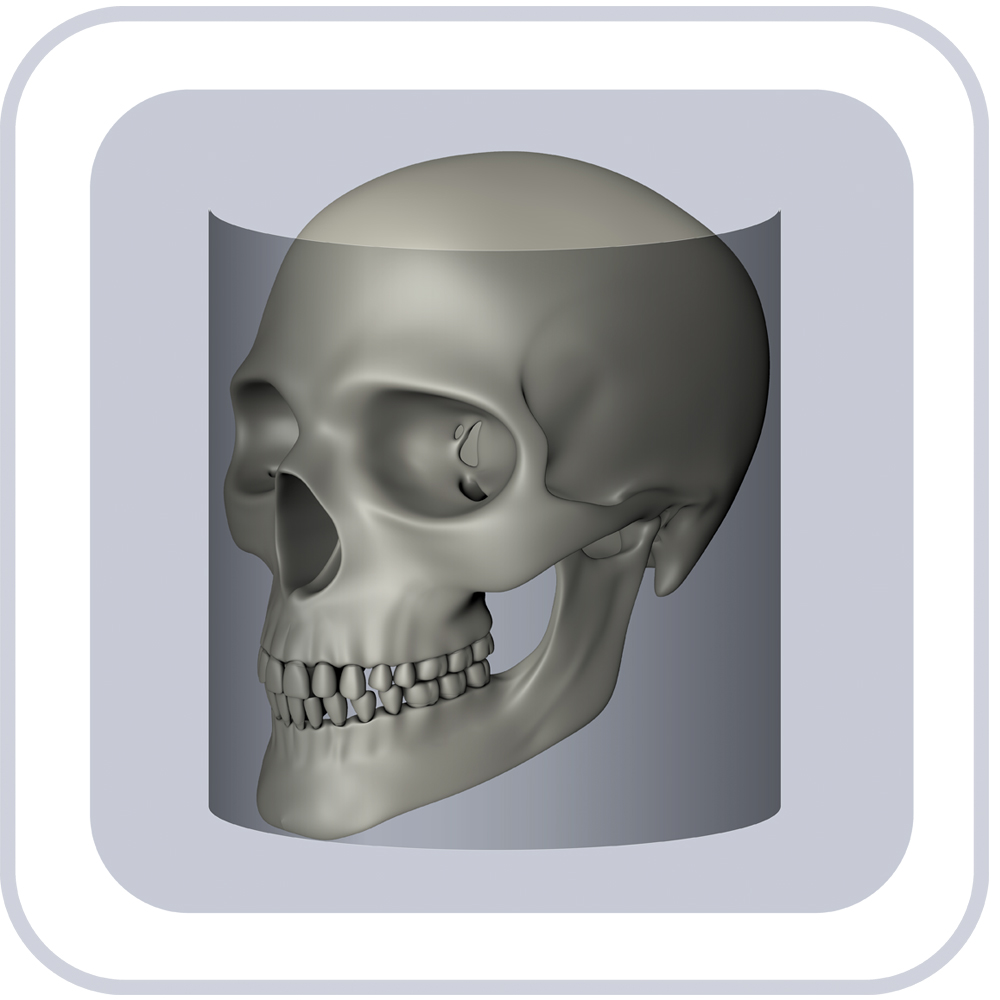

23x16* - SKULL
Ideal para ortdoncia, permite el diagnóstico de toda la región maxilofacial.Manuales
GUÍA PARA LA PREINSTALACIÓN
Hemos preparado este manual para que nuestros clientes puedan adecuar el ambiente donde se instalará el equipo de Eagle. Las preguntas adicionales puedes ser aclaradas por nuestro equipo técnico.Dudas adicionales se pueden aclarar con nuestro equipo técnico.
